發布日期：2017-12-05 15:02
新型可編程電磁脈沖閥控制系統，小儀表解決大問題，是您除塵器清灰系統必備利器
呼和浩特PPC96-6氣箱脈沖布袋除塵器脈沖清灰系統電磁脈沖閥檢修完畢，及時發現了電磁脈沖閥存在的問題，現已解決，除塵器清灰系統恢復正常工作，除塵器阻力降到1200Pa以下。
布袋除塵器清灰系統的核心部件就是電磁脈沖閥，當除塵器的清灰系統出現問題后，會影響除塵器阻力升高，造成系統風量不足，嚴重時會造成除塵系統癱瘓，影響正常生產，所以除塵器運行過程中我們要定期對電磁脈沖閥進行檢查和維護，及時發現不能正常工作的電磁脈沖閥，以下為電磁脈沖閥使用中的常見問題。
一、電磁脈沖閥在除塵器中的使用
電磁脈沖閥是脈沖噴吹清灰裝置的執行機構和關鍵部件，主要分直角式脈沖閥、淹沒式脈沖閥和直通式脈沖閥三類，值得注意的是國產電磁脈沖閥的工作壓力；直角閥和直通閥為0.4～0.6MPa；進口產品不管哪一種閥，工作壓力范圍均是0.4～0.6MPa，兩類閥沒有承受壓力和應用壓力高低的區別。

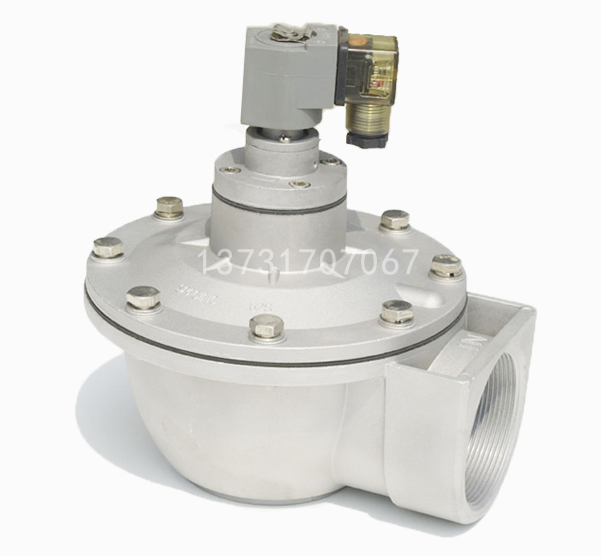

1、直角式電磁脈沖閥構造與工作原理
直角式電磁脈沖閥的特征是閥的空氣進出口管呈90°。閥內的膜片把脈沖閥分成前、后兩個氣室,當接通壓縮空氣時,壓縮空氣通過節流孔進入后氣室，此時氣室壓力將膜片緊貼閥的輸出口，脈沖閥處于“關閉”狀態。
脈沖控制儀的控制信號使電磁脈沖閥的銜鐵移動，閥后氣室放氣孔打開，后氣室聲帶失壓，膜片后移，壓縮空氣能過閥輸出口噴吹，電磁脈沖閥處于“開啟”狀態。壓縮空氣瞬間從閥內噴出，形成噴吹氣流。
DMF-Z直角式電磁脈沖閥技術參數如下：
適應環境：溫度-10～+55℃；相對于濕度不大于85%；
工作介質：清潔空氣，露點-20℃；
噴吹氣源壓力：0.2～0.6MPa；
電磁先導閥工作電壓、電流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A
電磁脈沖閥的進氣口接氣包，出氣口接噴吹管。連接時，螺紋間應以四氟乙烯生料帶，以確保密封。連接時要注意，進氣端螺紋近代入的長度不能大于螺紋連絲的三分之一處。
2、淹沒式電磁脈沖閥構造原理
淹沒式電磁脈沖閥采用淹沒于氣包中的安裝方法，故稱淹沒式。直接安裝在氣包上，具有更好的直通噴吹，工作氣源損失較小，適用于氣源損失較小。適用于氣源壓力范圍較寬的場合。它與其他結構形式比較，減少了流道阻力，降低了噴吹氣源壓力，因而能適用于壓低的場合，且可降低能源消耗和延長脈沖閥膜片壽命。
DMF-Y淹沒式電磁脈沖閥技術參數如下：
適應環境：溫度-10～+55℃；相對于濕度不大于85%。
工作介質：清潔空氣，露點-20℃。
噴吹氣源壓力：0.2～0.3MPa,也可使用0.3～0.6MPa
電磁先導閥工作電壓、電流：DC24V，0.8A；AC220V，0.14A；AC110V，0.3A
3、直通式電磁脈沖閥構造與工作原理
直通式電磁脈沖閥的構造特點是空氣進出口中心線在一條直線上，故稱直通閥，脈沖閥膜片把脈沖閥分為前、后兩個氣室，接通壓縮空氣時脈沖閥處于關閉狀態，開啟動作原理與直角閥相同，只是氣流噴射時的流動方向不同。直通式脈沖閥的優點就是安裝方便，常用于是氣箱脈沖除塵器；缺點是氣流經過閥體阻力較大。DMF-T直通式電磁脈沖閥與直角脈沖閥技術參數相同。
二、電磁脈沖閥使用中的常見問題及解決方法：
|
使用階段 |
故障現象 |
原因分析 |
排除方法 |
|
安裝調試中 |
所有閥無法打開，但先導部分有動作 |
檢查氣包壓力是否過低 |
排查漏氣 |
|
某些閥不工作其他閥正常 |
檢查閥的線路連接及線圈 |
更換配件 |
|
|
所有閥無法關閉，有漏氣氣包壓力無法建立 |
淹沒型閥，同一氣包的某幾個閥漏氣造成所有閥漏氣的假象 |
排查漏氣 |
|
|
直角型閥，閥的進氣口與噴吹口相反安裝 |
重新安裝 |
||
|
某些閥無法關閉，有漏氣閥，關閉緩慢 |
有雜質吸附在膜片上 |
清潔膜片檢查膜片是否 完整 |
|
|
動鐵芯有卡死現象 |
檢查動鐵芯及氣塞 |
||
|
膜片節流芳百世孔受堵 |
疏通膜片節流孔 |
||
|
使用過程中 |
某上結閥漏氣膜片 關不死閥常開 |
有雜質吸附在膜片上 |
清潔膜片檢查膜片是否 完整 |
|
線圈發熱燒毀 |
先導損壞動鐵芯有卡死現象長時間通電 |
檢查動鐵芯及氣塞等及時更換配件檢查控制系統的工作狀況 |
|
|
有電壓但閥不動作 |
膜片損壞或節流孔受堵 |
及時更換配件 |
|
|
環境溫度低于-10℃閥有漏氣或無法打開 |
環境溫度過低閥內有結冰現象 |
|
